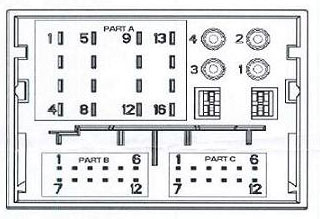

Nachdem ich nun 5Stunden oder mehr nach diesem Schema gesucht habe, will ich es jedem zur Verfügung stellen. Es scheint sich um die neueren Anschlüsse zu handeln. Leider kenne ich die Quelle nicht und kann keine Gewähr für die Richtigkeit geben! Bei unserem Peugeot 307 Bj2005 stimmt in jedem Fall die Mute/Stummschaltung. (Radio-Modell RD4 N1)
| Pin | Signal | Input/Output | Beschreibung |
| Part B (bitte Bemerkung unten lesen) | |||
| 1 | Audio Rechts Aux1 | 1 | Signal Rechts Audio |
| 2 | Audio Masse | 1 | Masse Audio |
| 3 | Nicht belegt | Für Mikrofon | |
| 4 | Audio Rechts AUX2 | 1 | Siganl Rechts Audio |
| 7 | Audio Links AUX1 | 1 | Signal Links Audio |
| 9 | Nicht belegt | für Mikrofon | |
| 10 | Audio Links AUX2 | 1 | Signal Links Audio |
| 11 | Audio Masse AUX2 | 1 | Masse Audio |
| Part A | |||
| 1 | +HP ARD LS | Signal hinten rechts | |
| 2 | +HP AVD LS | Signal vorne rechts | |
| 3 | +HP AVG LS | Signal vorne links | |
| 4 | +HP ARG LS | Signal hinten links | |
| 5 | -HP ARD LS | Ground hinten rechts | |
| 6 | -HP AVD LS | Ground vorne rechts | |
| 7 | -HP AVG LS | Ground vorne links | |
| 8 | -HP ARG LS | Ground hinten links | |
| 9 | nicht belegt | reserviert | |
| 10 | CANH | Datensignal CAN | |
| 11 | +12V switched | Control HiFi-Amp.or power supply antenna | |
| 12 | +PERM | generelle Stromversorgung | |
| 13 | CANL | Datensignal CAN | |
| 14 | External Mute | 1 | Radio-Stummschaltung |
| 15 | nicht belegt | reserviert | |
| 16 | GND | generelle Stromversorgung (ground/-) | |
| Part C - CD-Wechsler | |||
| 1 | GND CDC | Ground of CD-Charger | |
| 2 | CANL CDC | Datensignal CAN of CD-Charger | |
| 3 | +PERM CDC | Stromversorgung CD-Wechsler | |
| 4 | Audio RGT CDC | Audio-Signal rechts CD-Wechsler | |
| 5 | nicht belegt | ||
| 6 | nicht belegt | ||
| 7 | CANH CDC | Datensignal CAN of CD-Charger | |
| 8 | Audio GND CDC | Audio Signal ground CD-Wechsler | |
| 9 | nicht belegt | ||
| 10 | Audio LFT CDC | Audio signal left CD-Changer | |
| 11 | nicht belegt | ||
| 12 | nicht belegt | ||
Bemerkung: Der im Zubehör erhältliche Stecker zum Anschluss eines externen MP3 Player etc. muss jedoch an AUX2 angeschlossen werden (auch wenn auf Radio-Display Aux1 steht). Anscheinend sind bei der obigen Tabelle Aux1 und 2 vertauscht. Ich habe es dennoch so gelassen wie ich es gefunden habe.
[19.06.2007]
Ich habe die Tabelle im Bereich Part-A sowie um den Bereich Part-C
(CD-Wechslersteuerung) ergänzt.
Ausserdem möchte ich diese
Seite mit guten Hinweisen zu den verbauten HiFi-Komponenten empfehlen.
Auf der Suche nach passenden Adaptern (zB zur CD-Wechslersteuerung) lohnt sich
auch ein Blick bei Audiotechnik
Dietz Vertriebs GmbH
ALLE ANGABEN OHNE GEWÄHR!!!
